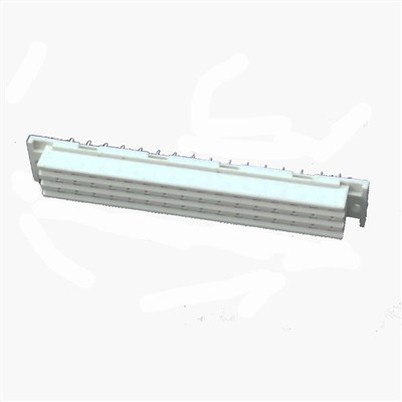

Что такое разъем

Разъемы, как ключевые компоненты для токовых или сигнальных соединений, также являются важной частью промышленной системы. Такие большие, как самолеты и ракеты, такие маленькие, как мобильные телефоны и телевизоры, соединители появляются во множестве различных форм, возводя мосты между цепями или другими компонентами, принимая на себя роль электрических токовых или сигнальных соединений.

Разъем КОННЕКТОР. Также известен как разъемы, вилки и розетки в Китае. В основном относится к электрическим разъемам. То есть устройство, которое соединяет два активных устройства для передачи тока или сигнала.

Разъем - это компонент, с которым часто контактируют наши специалисты по электронной инженерии и технический персонал. Его функция очень проста: построить мост связи между заблокированными или изолированными цепями в цепи, чтобы ток мог течь, и схема могла выполнять заданную функцию. Разъемы - неотъемлемая часть электронного оборудования. Наблюдая за ходом течения, вы всегда найдете один или несколько разъемов.

Формы и конструкции соединителей постоянно меняются. Существуют различные типы соединителей с различными объектами приложений, частотами, мощностью и средами приложений. Например, разъемы для освещения на корте и разъемы для жестких дисков, а также разъемы для зажигания ракет совершенно разные. Но какой бы разъем ни был, необходимо следить за тем, чтобы ток протекал плавно, непрерывно и надежно. В общем, то, к чему подключен разъем, не ограничивается током. В сегодняшнем стремительном развитии оптоэлектронной технологии&# 39, носителем передачи сигнала является свет в волоконно-оптической системе. Стекло и пластик заменяют провода в обычной цепи, но соединители оптических сигналов также используются в проводниках, и их функции такие же, как у соединителей цепи.

Рождение соединителя связано с технологией изготовления истребителя. Самолет в бою должен заправляться и ремонтироваться на земле, а время, проведенное на земле, является важным фактором победы или поражения в битве. Поэтому во время Второй мировой войны военные власти США были полны решимости сократить время наземного обслуживания и увеличить боевое время за счет истребителей.

Сначала они объединили различные контрольно-измерительные приборы и детали, а затем соединяли их в единую систему с помощью разъемов. При ремонте разберите неисправный блок и замените его новым, и самолет сразу сможет взлететь в воздух. После войны компания AT-T Bell Labs успешно разработала телефонную систему Bell, а затем рост компьютерной, коммуникационной и других отраслей дал больше возможностей для разработки соединителей, основанных на автономных технологиях, и рынок быстро расширился.

Классификация разъемов

По мере того, как структура соединителя становится все более разнообразной, постоянно появляются новые структуры и области применения, и попытки решить проблемы классификации и именования с помощью фиксированной модели стало трудно адаптировать.

1. По характеру использования

Внешний разъем (для внешнего корпуса), внутренний разъем (для внутреннего корпуса).

2. По уровню разъема

● Уровень 1. Связь компонента с пакетом (УСТРОЙСТВО ДЛЯ УПАКОВКИ):

Относится к подключению микросхемы IC CHIP и вывода.

● Уровень 2. Связь между корпусом и подложкой (КОМПОНЕНТНЫЙ ПРОВОД К ЦЕПИ):

Относится к соединению между КОМПОНЕНТОМ и платой ПК.

● Уровень 3. Подключение платы к плате (Board to Board):

Относится к взаимосвязи между печатной платой и печатной платой.

● Уровень 4. Подключение подсистемы к подсистеме (ПОДСБОРКА К ПОДБОРКЕ)

● Уровень 5. Связь между подсистемами ввода / вывода (ПОДБОРКА К ПОРТУ В / В).

● Уровень 6. Связь системы с системой (СИСТЕМА К СИСТЕМЕ).

3. По способу обработки

Тип обжима и IDCType также называются типом прошивки, типом припоя и типом с нулевой вставкой (тип ZIF).

4. По способу использования

Разъемы типа «провод-плата», провода разъема «плата-плата», разъемы «провод-провод», розетки, входные и выходные разъемы.

5. По форме

Разъем для печатной платы, разъем для плоского кабеля, разъем для коаксиального кабеля, встроенный разъем, зажимной разъем, круглый разъем, угловой разъем, разъем для печатной монтажной платы.

6. По структуре

Общие соединители, влагостойкие и водонепроницаемые соединители, устойчивые к окружающей среде соединители, воздухонепроницаемые соединители, огнестойкие соединители и водонепроницаемые соединители.

7. Согласно рабочей частоте

Низкая частота и высокая частота (с границей 3 МГц).

8. По универсальности и соответствующим техническим стандартам разъемы можно разделить на следующие категории (категории):

①Низкочастотный круглый коннектор;

②Прямоугольный соединитель;

③Разъем с печатной схемой;

④Разъем RF;

⑤Оптоволоконный соединитель.

Базовые характеристики коннектора

Знание разъемов Основные характеристики разъемов можно разделить на три категории:

Механические характеристики, электрические характеристики и экологические характеристики.

1. Механическое поведение

Что касается функции соединения, усилие вставки является важным механическим свойством. Сила вставки и извлечения делится на усилие вставки и усилие извлечения (сила извлечения также называется силой разделения), требования к этим двум разным. В соответствующих стандартах есть положения для большой силы вставки Z и малой силы разъединения Z, которые показывают, что с точки зрения использования сила вставки должна быть небольшой (есть низкая сила вставки LIF и структура ZIF силы невставки), а если разделяющая сила слишком велика, Малая, это повлияет на надежность контакта. Усилие вставки и извлечения, а также механический срок службы соединителя зависят от структуры контакта (положительное давление), качества покрытия (коэффициента трения скольжения) контактной части и точности размеров контактного устройства (выравнивание).

2. Электрические характеристики

Основные электрические свойства соединителя включают сопротивление контакта, сопротивление изоляции и электрическую прочность.

① Электрические соединители с качественным контактным сопротивлением должны иметь низкое и стабильное контактное сопротивление. Контактное сопротивление разъема составляет от нескольких миллиомов до десятков миллиомов.

②Изоляционное сопротивление - это мера эффективности изоляции между контактами электрического разъема, а также между контактами и корпусом, и его величина колеблется от сотен до тысяч мегом.

③ Электрическая прочность или выдерживаемое напряжение, выдерживаемое диэлектрическое напряжение, - это способность выдерживать номинальное испытательное напряжение между контактами соединителя или между контактами и корпусом.

④Другие электрические свойства.

Ослабление утечки электромагнитных помех предназначено для оценки эффекта экранирования электромагнитных помех разъема, и обычно оно проверяется в диапазоне частот 100 МГц ~ 10 ГГц.

Для радиочастотных коаксиальных разъемов существуют электрические индикаторы, такие как характеристический импеданс, вносимые потери, коэффициент отражения и коэффициент стоячей волны по напряжению (КСВН). В связи с развитием цифровых технологий для подключения и передачи высокоскоростных цифровых импульсных сигналов появился новый тип разъема, а именно разъем высокоскоростного сигнала. Соответственно, с точки зрения электрических характеристик, помимо характеристического сопротивления, появились и некоторые новые электрические индикаторы. , Такие как перекрестные помехи (перекрестные помехи), задержка передачи (задержка), временная задержка (перекос) и т. Д.

3. Экологические показатели

Общие свойства окружающей среды включают термостойкость, устойчивость к влажности, стойкость к солевому туману, устойчивость к вибрации и ударам и т. Д.

①Температурная стойкость В настоящее время Z-высокая рабочая температура разъема составляет 200 ℃ (за исключением нескольких специальных высокотемпературных разъемов), а Z-низкая температура составляет -65 ℃. Во время работы разъема ток выделяет тепло в точке контакта, что приводит к повышению температуры. Поэтому обычно считается, что рабочая температура должна быть равна сумме температуры окружающей среды и повышения температуры в точке контакта. В некоторых спецификациях четко указано допустимое превышение Z высокой температуры разъема при номинальном рабочем токе.

② Вторжение влагостойкости повлияет на изоляционные характеристики соединения h и приведет к коррозии металлических частей. Условия испытаний при постоянной температуре и влажности: относительная влажность 90 % ~ 95 % (согласно спецификации продукта, до 98 %), температура +40 ± 20 ℃, время испытания согласно спецификации продукта, Z составляет не менее 96 часов. Испытание на переменное влажное тепло является более строгим.

③ Когда устойчивый к солевому туману соединитель работает в среде, содержащей влагу и соль, слой обработки поверхности его металлических конструктивных частей и контактных деталей может вызвать гальваническую коррозию, которая влияет на физические и электрические свойства соединителя. Чтобы оценить способность электрических разъемов противостоять этой среде, требуется испытание в солевом тумане. Он подвешивает разъем в испытательном боксе с контролируемой температурой, распыляет раствор хлорида натрия с заданной концентрацией сжатым воздухом для образования атмосферы солевого тумана, а время его воздействия указано в спецификации продукта, которое составляет не менее 48 часов.

④ Вибрация и удары Вибрация и ударопрочность - важные свойства электрических разъемов. Они особенно важны в особых прикладных средах, таких как авиация и космонавтика, железнодорожный и автомобильный транспорт. Он предназначен для проверки прочности механической конструкции электрического разъема и надежного электрического контакта. Важный показатель пола. В соответствующих методах испытаний есть четкие правила. При испытании на удар следует указать пиковое ускорение, продолжительность и форму волны ударного импульса, а также время прерывания непрерывности электрического тока.

⑤Другие экологические свойства В соответствии с требованиями использования к другим экологическим характеристикам электрических разъемов относятся воздухонепроницаемость (утечка воздуха, давление жидкости), погружение в жидкость (устойчивость к определенным жидкостям), низкое давление воздуха и т. Д.

Базовая конструкция разъема

К основным конструктивным деталям разъема относятся: ① контакт; ② изолятор; ③ оболочка (в зависимости от типа); ④ аксессуары.

1. Контакты

Это основная часть соединителя, выполняющая функцию электрического соединения. Обычно контактная пара состоит из штыревой контактной детали и гнездовой контактной детали, а электрическое соединение завершается вставкой гнездовой и штыревой контактных деталей.

Штыревой контакт является жесткой деталью и имеет форму цилиндра (круглый штифт), квадратного цилиндра (квадратный штифт) или плоской (вставной элемент). Штыревой контакт обычно изготавливается из латуни или фосфористой бронзы.

Гнездовая контактная деталь, а именно розетка, является ключевой частью контактной пары. Он основан на упругой деформации упругой конструкции при ее вставке в штифт для создания упругой силы и образования плотного контакта с охватываемой контактной деталью для завершения соединения. Существует много типов домкратов, в том числе цилиндрические (расщепление, сужение), камертон, консольный (продольный паз), складной (продольный паз, 9-образный), коробчатый (квадратный домкрат) и гиперболоидный проволочный пружинный домкрат. и так далее.

2. Изолятор

Изолятор также часто называют основанием или вставкой. Его функция заключается в размещении контактов в необходимом положении и на необходимом расстоянии, а также в обеспечении изоляционных свойств между контактами и между контактами и корпусом. Хорошее сопротивление изоляции, выдерживаемое напряжение и простота обработки - основные требования к выбору изоляционных материалов для изготовления изоляторов.

3. Оболочка

Также называется оболочкой, это внешняя крышка разъема. Он обеспечивает механическую защиту встроенной изолирующей монтажной пластины и контактов, а также обеспечивает совмещение вилки и розетки при стыковке, а затем фиксирует разъем на устройстве.

4. Аксессуары

Аксессуары делятся на конструкционные и монтажные. Конструкционные аксессуары, такие как зажимные кольца, установочные ключи, установочные штифты, направляющие штифты, соединительные кольца, кабельные зажимы, уплотнительные кольца, прокладки и т. Д. Установите такие аксессуары, как винты, гайки, винты, пружинные кольца и т. Д. Большинство аксессуаров имеют стандартные части и общие части.

Характеристики разъема

1. Либо штекерный, либо женский контакт гибкие. Взаимное соединение контактов может использоваться для обеспечения соединения схемы.

2. Клеммная часть контакта имеет конструкцию проводки, которая позволяет легко использовать провода или печатные монтажные платы. Предназначен для выполнения сварки, герметизации, удержания, сквозной сварки и других конструкций.

3. Контакт фиксируется в правильном положении изолятора, и изолятор может использоваться для поддержания сопротивления изоляции напряжения между контактами.

4. Он имеет соединительную конструкцию, которая удобна для вставки или отсоединения контакта, и он не меняет своего положения даже после вибрации или удара.

Тенденция будущего развития технологии электронных соединителей

Разъемы, как ключевые компоненты для токовых или сигнальных соединений, также являются важной частью промышленной системы. С быстрым развитием персональных мобильных терминалов, бытовых интеллектуальных электроприборов, индустрии информационных коммуникаций, новой транспортной индустрии, аэрокосмической науки и технологий, искусственного интеллекта, медицинского электронного оборудования и других областей, функции, внешний вид, производительность и среда использования разъемов были улучшены. Высокие требования.

1. Тенденция развития микроминиатюризации и интеграции.

Чтобы соответствовать требованиям портативных, цифровых и многофункциональных электронных устройств, а также автоматизации производства и сборки, электронные соединители должны подвергаться корректировке структуры продукта. Продукция в основном разрабатывается в направлении малых размеров, малой высоты, узкого шага, многофункциональности, длительного срока службы, поверхностного монтажа и т. Д.

Миниатюризация означает, что расстояние между центрами электронных разъемов (разъемов) меньше, а высокая плотность позволяет достичь большого количества ядер. Миниатюризация потребительских электронных продуктов требует, чтобы компоненты объединяли миниатюризацию, тонкость и высокую производительность, что также способствует развитию соединительных продуктов в направлении миниатюризации и малого шага. Миниатюризация компонентов требует более высоких технических требований. Все это требует прочного промышленного фундамента для литья под давлением.

2. Тенденция интеллектуального развития

Сегодня в мире стремительно развивается информация, независимо от того, какая информация или технология, потребности людей' становятся все выше и выше. Благодаря быстрому развитию данных передачи информации беспроводное соединение стало доступным каждому из нас. От применения смартфонов, умных носимых устройств, дронов, беспилотного вождения, реальности VR, умных роботов и других технологий, добавление микросхем IC и интеллектуального развития электронного разъема схемы управления является неизбежной тенденцией, потому что это позволит электронный соединитель, чтобы более разумно использовать электронное оборудование и улучшить характеристики самого соединителя для достижения интеллектуального беспроводного моста.

3. Тенденция развития высокой производительности

Высокоскоростная передача означает, что современные компьютеры, информационные технологии и сетевые технологии требуют, чтобы скорость передачи сигнала по шкале времени достигала мегагерцовой полосы частот, а время импульса - долей миллисекунд. Следовательно, необходимы электронные соединители (соединители) высокоскоростной трансмиссии.

Высокая частота предназначена для адаптации к развитию технологии миллиметровых волн, а коаксиальные электронные соединители (соединители) радиочастоты все вошли в рабочую полосу миллиметровых волн.
